Laskanten aanbrengen

Wat zijn laskanten?

Laskanten zijn afschuiningen die aangebracht worden op een vlakke plaat. Deze schuine kant vergroot het lasoppervlak, zodat het lasmateriaal meer plaats heeft om zich te hechten. Zo ontstaat een veel sterkere constructie. Een bijkomend voordeel van laskanten is de kostenbesparing, omdat er minder lasmateriaal nodig is.

Er zijn verschillende methoden om een plaat af te schuinen:

Slijpen
Frezen
Knabbelen

De ideale methode is afhankelijk van de toepassing en verschilt van situatie tot situatie.

Welke laskanten kan je aanbrengen?

V-naad

Een V-naad is de meest eenvoudige vorm. Beide platen krijgen een schuine laskant die over de volledige dikte loopt. Wanneer de platen tegen elkaar liggen vormt de doorsnede een V.

V-naad

X-naad

Bij een X-naad worden de platen langs twee zijden bewerkt. Zowel de boven- als onderkant krijgen een afschuining tot aan de helft van de plaatdikte. Twee platen tegen elkaar vormen zo een X-naad.

X-naad

Y-naad

De Y-naad is een variant op de X-naad. Hierbij wordt enkel de bovenkant afgeschuind tot in de helft van de plaatdikte. De onderste helft heeft een recht uiteinde. In de doorsnede is dan duidelijk een Y-vorm zichtbaar.

y-naad

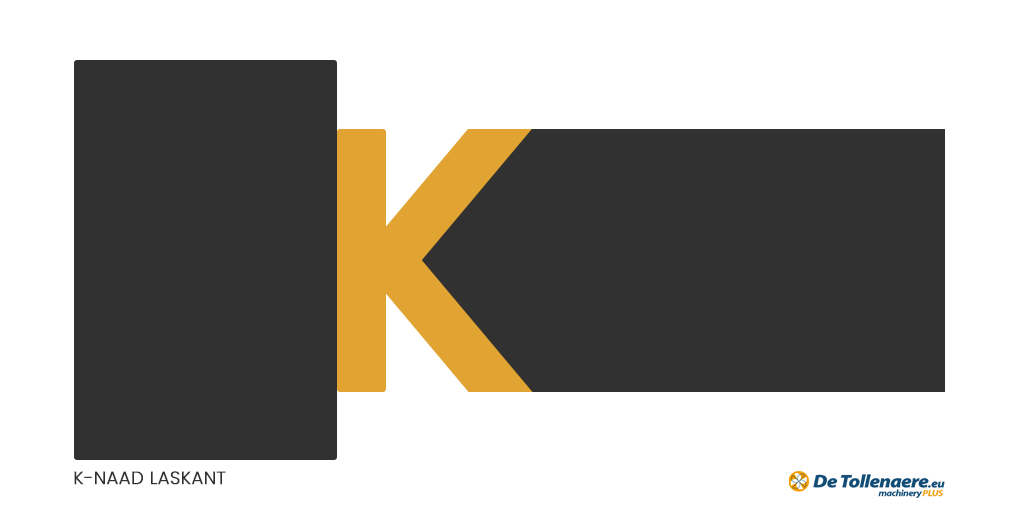

K-naad

Bovenstaande laskanten zijn geschikt voor platen die naast elkaar liggen. Voor platen die loodrecht op elkaar staan, is een K-naad nodig. Hierbij wordt de plaat boven- en onderaan afgeschuind.

k-naad

Verjonging van staalplaten

Bij een verjonging van staalplaten wordt een overgang van dik naar dun aangebracht. In tegenstelling tot laskanten worden ze niet volgelast. Verjonging vinden we bijvoorbeeld terug in de romp van een schip: de stootrand is van dik plaatstaal en gaat geleidelijk over in een dunnere plaat.
